傘齒輪加工難度系數高

來源：本站原創(chuàng ) 作者：master 發布時間：2016-3-22 9:02:28 點擊數：977

    傘齒輪加工時非常有難度的，從傘齒輪的加工特點可知:由于傘齒輪呈圓錐狀,其大小端的模數是不相同的,大端模數大、齒高、槽寬;小端模數小、齒矮、槽窄。為了保證傘齒輪大端的齒形及小端的齒厚,傘齒輪銑刀的廓形是按大端確定,寬度是按小端的槽寬確定,而在銑削時,為使大端的齒槽寬,小端的齒槽窄,必須將整個齒槽銑兩刀或三刀。
    可以設想,在加工時采用中點模數的標準才正齒輪銑刀以大端齒深將齒槽精準銑成,那么會(huì )使銑出的齒形大端比較大小端則比較小等極端情況,如果將大端的齒深適當增大,小端的齒深適當減小,是可以使傘齒輪的大小端齒厚符合加工圖紙要求的,這就是傘齒輪精準成形法的加工原理。從外表上看,這種方法功口工出來的傘齒輪,其槽底寬度是相等的。但在工作齒深處的槽寬,仍是由大端向小端收縮。
    此外,由于大端的齒深增大,小端的齒深減小,使齒根角比加工圖紙要求的略大但是這不影響使用和齒輪強度。

傘齒輪的獨特鋸齒構造

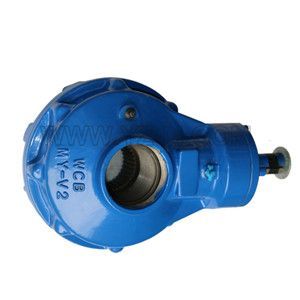

MY-V系列傘 齒 輪
