一文帶你了解閥驅動裝置到底是什么

來源：本站原創(chuàng ) 作者：master 發布時間：2020-5-12 10:29:09 點擊數：496

    閥驅動裝置就是利用外加動力啟閉閥門并與閥門相連接的的裝置。使用閥門驅動裝置的目的是使閥門的操作省力方便﹑迅速可靠，或實現自動控制和遠程控制。
    閥門驅動裝置可以用手動、電力、氣力、液力或其組合形式的動力源來驅動，其運動過程可由行程、轉矩或軸向推力的大小來控制。
    對閥門驅動裝置的基本要求是：轉矩或推力能滿足閥門的啟閉需要，對行程和轉矩的控制精確可靠，動力的選用適合現場情況，啟閉動作符合控制要求，裝置本身輕小。
    閥門驅動裝置按輸出軸運動方式分為多回轉式﹑部分回轉式和直線往復式3種。多回轉式即多圈回轉式，適用于閥桿或閥桿螺母需要回轉多圈才能全開或全關的閥門，如閘閥﹑截止閥，輸出轉矩值的系列一般為40～10000牛米(推力為20～1100千牛)。部分回轉式適用于閥桿在回轉一圈之內就能全開或全關的閥門，如球閥﹑蝶閥，其輸出轉矩的系列一般為125～125000牛米。直線往復式適用于閥桿只做直線往復運動就能全開或全關的閥門如電磁閥。
    手動裝置
    手動裝置PneumaticEquipment是由人力驅動的減速裝置，用以減小手動操作閥門所需要的力，通常有多圈回轉式和部分回轉式兩種。其特點是結構簡單﹑操作簡便。它常用于驅動公稱通徑小于300毫米的閥門。

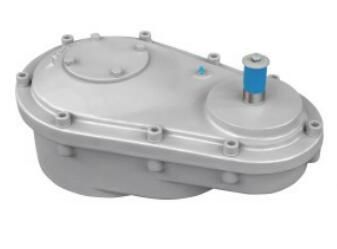

    齒輪傳動裝置
    是利用兩齒輪的輪齒相互嚙合傳遞動力和運動的機械傳動。齒輪傳動的特點是：齒輪傳動平穩，傳動比精確，工作可靠、效率高、壽命長，使用的功率、速度和尺寸范圍大。
    不同閥門驅動裝置的用途
    氣動裝置，液動裝置
    多數由壓縮氣體或液壓驅動的壓力缸構成)，少數由氣動馬達或液壓馬達驅動的減速機構成。前一種廣泛用作部分回轉式和直線往復式驅動﹔后一種可以用作多圈回轉式驅動，有的可以與電動裝置通用。它們都有結構緊湊﹑啟閉迅速的特點，適用于室內或有腐蝕﹑易燃易爆的環境﹔其缺點是配管較復雜，不適于遠距離控制。氣動裝置的壓力一般為(4～6)×105帕，出力較小。液動裝置采用較高的壓力，出力較大。

    電動裝置
    用電動機帶動減速機構驅動閥門的裝置。有的由電磁力驅動閥門(見電磁閥)。閥門的電動裝置有多回轉式和部分回轉式兩種型式。其特點是電力供應方便﹑容易調整﹑出力大，適合于遙控和自動控制的需要，使用較為廣泛。但在設計制造時需要考慮室外﹑易燃易爆等環境條件對電動裝置的影響，且結構較為復雜。
    氣液聯動裝置和電液聯動裝置
    由壓縮氣體或電力作為動力源的液壓機構組成。常見的為部分回轉式，其特點是動作迅速﹑出力大，可驅動大口徑的閥門。這種裝置常用于石油和天然氣長距離輸送管道的截斷閥或緊急自動截斷閥。
